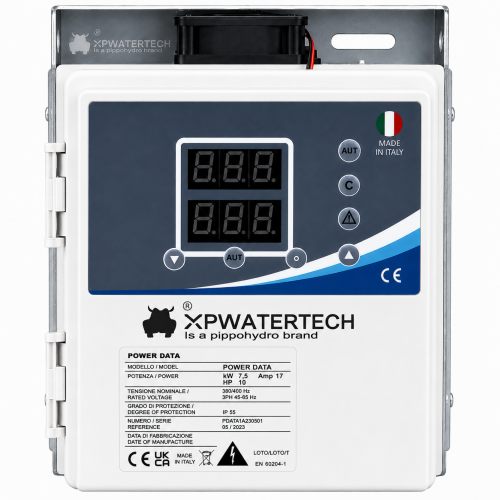

Prodotto: Inverter system a parete POWER DATA 2.0 sistemi monofase-monofase per elettropompe pompe sommerse - X-Power Inverter per elettropompe
Power data 2.0 energy saving inverter mono-trifase per elettropompe di superficie e sommerse, pressurizzazione costante in modulazione di frequenza. risparmio energetico fino all'80%
risparmio energetico garantito visiona easymax
disponibile giunto 5 way per il montaggio,

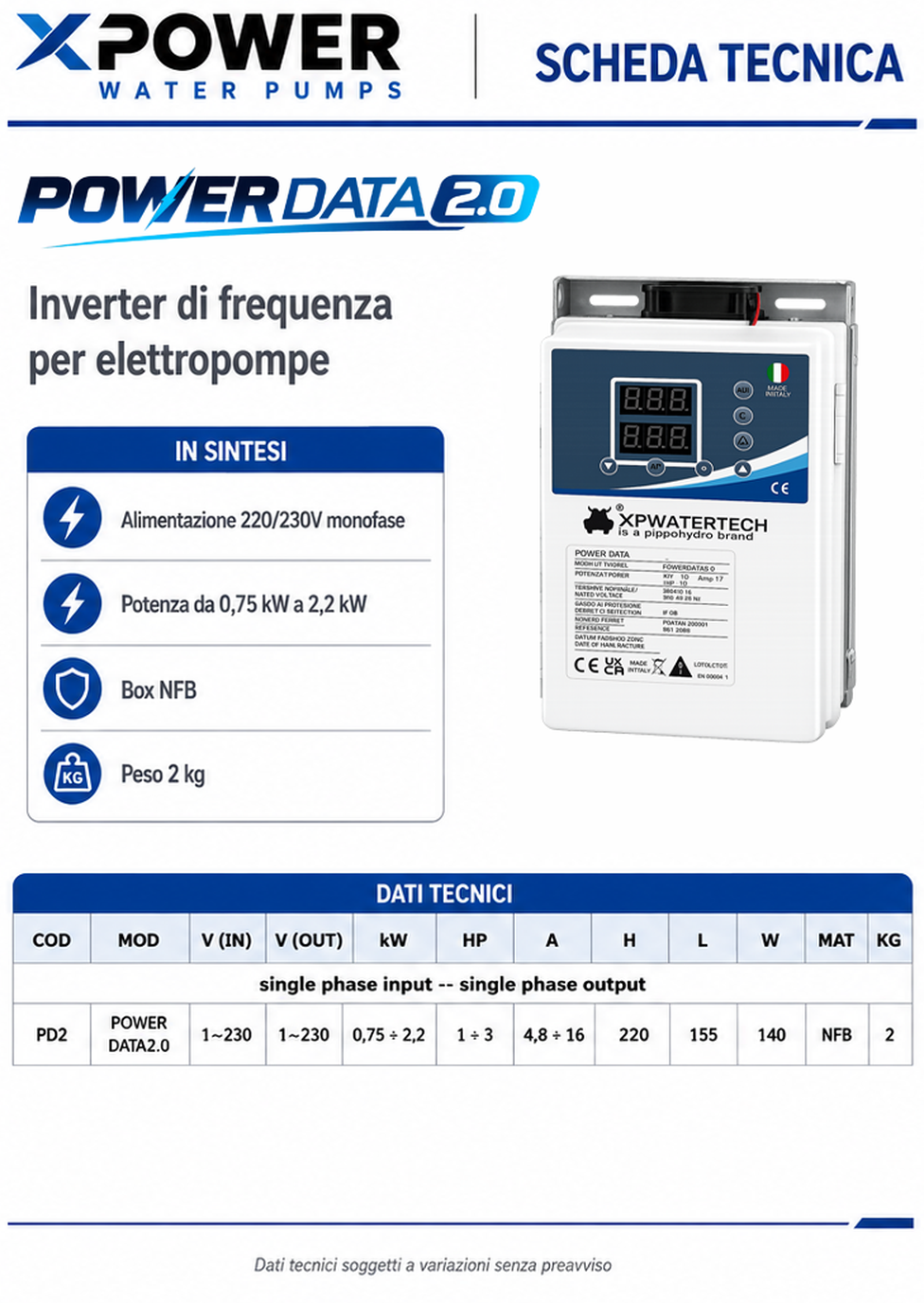

MM In: monofase 220/230Vac Out: monofase 220/230Vac
risparmio energetico garantito
POWER DATA 2.0 è un sistema innovativo per la gestione di elettropompe e pompe sommerse con funzionamento a pressione costante, migliorate le funzioni e migliorata la potenza massima applicabile all'inverter, trasduttore di pressione con cavo da 2 metri e cavi elettrici in entrata e uscita premontati per una facile installazione;
CARATTERISTICHE GENERALI
Alimentazione monofase 230V per 1 motore monofase 1~230V ±10% - 50/60Hz
Pulsanti RUN e STOP
Led di segnalazione motore in funzione
Led di segnalazione avvio automatico (ON/OFF)
Led di segnalazione errori
Box NFB (nylon fibra vetro)
Kit pressacavi antistrappo
Temperatura ambiente -5/+50 °C
Umidità relativa 50% a 40 °C (non condensata)
N.1 ingresso 4÷20 mA per trasduttore di pressione (24V)
N.1 ingresso galleggiante minimo livello/marcia a secco
Funzione: Gestire da una a sei elettropompe a pressione costante
Sistema di alternanza pompe: SI
Tecnologia: Inverter a modulazione di frequenza
Dissipazione del calore: Ventilazione ad aria forzata
Potenza massima applicabile: Pompa max 2,2kW-3,00Hp - 16A
Installazione: a parete, sulla pompa, su supporti per tubolari
Protezione elettropompa da marcia a secco: Si
Tentativi di ripartenza: impostabile OFF/ON (ogni 30minuti)
Vaso espansione: obbligatorio (min.20% portata max in uso della pompa)
Funzione anti-blocco e Controllo perdite
Idoneo per installazioni con max 70 mt di cavo elettrico (pompa/inverter)
Fornitura comprendente supporto per montaggio a parete inverter e trasduttore di pressione
IP44
inverter watercooled perchè inverter? abbinare vaso espansione?
inverter su pompa a immersione alternative connessioni elettriche
vantaggi degli impianti con pompe 230T pompe sommerse per inverter MT
Varianti/modelli di questo prodotto disponibili a magazzino:
|
|
Alimentazione inverter | Alimentazione elettropompa |
Carico massimo ammissibile (KW) |
Carico massimo ammissibile
USCITA |
|
|
|
|---|---|---|---|---|---|---|---|
|
POWER DATA 2.0 - 0,75-2,2 KW MM C/TRASDUTTORE 10BAR 2ML |
V230 Monofase | V230 Monofase | 2,2 kW | 4,8-16,00 A |
|
|
.png)
trasduttore con 2 ml cavo elettrico cablato
per prolungamenti occorrerà utilizzare cavo tripolare da 3x0.2 mmq (o di sezione superiore)
.png "RACCORDERIE IN OTTONE")
Attenzione: il valore della potenza (carico massimo ammissibile) è orientativo
per un corretto abbinamento all'elettropompa, è basilare verificare che
gli ampere assorbiti dall' elettropompa non superino gli ampere che può sopportare l'inverter
trasduttore 10 bar con 2 mt. cavo fornito di serie
Sistema per pressurizzazione costante POWER DATA 2.0 (per elettropompe trifase)
Disponibili con alimentazione monofase o trifase, rispetto agli inverter a passaggio d'acqua, i nuovi inverter murali POWER DATA 2.0, differiscono per la tipica installazione con trasduttore di pressione separato dall'inverter.
Il montaggio di questo inverter può avvenire a parete, sulla morsettiera delle elettropompe di superficie oppure sul collettore di mandata dei gruppi di pressurizzazione.
Gli inverter POWER DATA garantiscono la massima affidabilità di funzionamento.
Grazie al sistema basato sulla tecnologia inverter, questi apparecchi modulano la frequenza (Hz) della corrente che arriva all'elettropompa, variandone il regime di giri e quindi la potenza, modulano la potenza impegnata dall'elettropompa proporzionalmente alla richiesta di acqua da parte dell'impianto idrico di casa, mantenendo la pressione costante.
POWER DATA è dotato di comunicazione RS485 per la costruzione di gruppi gemellari fino a 6 elettropompe.
Per il miglior funzionamento ed efficientamento energetico si consiglia l'installazione di un vaso ad espansione
Vantaggi
Pressione costante garantita dal sistema a modulazione di giri della pompa
Risparmio energetico grazie al consumo equilibrato dell'impianto dotato dell'inverter
Assenza di sbalzi di pressione grazie al sistema di partenza e stacco "soft" dell'elettropompa
POWER DATA protegge la pompa dalla marcia a secco bloccandone temporaneamente la marcia
Sistema di reset automatico regolabile dopo la mancanza accidentale di acqua all'interno della pompa
Controllo perdite di acqua efficace a protezione della pompa
Funzione antibloccaggio
Gestione termica intelligente (intervento in caso di perpetuamento condizione di sovrassorbimento elettrico)
Indicazione digitale di: pressione acqua, tensione in volts, frequenza elettrica, stati di funzionamento dell'inverter
Contatto ausiliario per il controllo a distanza
POWER DATA è collegabile in gruppi gemellari di funzionamento idrico in modalità alternante e a cascata
Sistema soft-start selezionabile intuitivamente dal menù di programmazione
Protezione da alta tensione, bassa tensione, cortocircuito sulla parte terminale,
Protezione da sovrapressione e surriscaldamento esterno/interno
abbinando un vaso ad espansione all'impianto con inverter si ottiene:
maggior durata dell'elettropompa
assenza di contraccolpi di pressione
diminuizione dei costi energetici
Video con gruppo pompe inverter e vasi ad espansione
Gli inverter power data funzionano singolarmente
o con sistema di alternanza e contamporaneità delle pompe
Collegamento idraulico
Il sensore di pressione 4-20mA deve essere collegato sulla mandata dell'impianto, preferibilmente lontano da: curve, derivazioni, ecc... per una maggiore precisione di lettura della pressione.
E' obbligatorio installare una valvola di non ritorno per evitare che l'acqua ritorni nel pozzo o nel serbatoio.
Nel caso di installazione multipla, si dovrà installare una valvola di non ritorno per ogni pompa
E' consigliabile installare un vaso di espansione sull'impianto per limitare le continue ripartenze causate da eventuali piccoli prelievi idrici.
il valore di pre-carica del vaso deve essere adeguato ai valori di pressione impostati (il 50:55% del valore della pressione impostata). Questo accorgimento aiuta inoltre a migliorare la costanza del funzionamento in caso di richieste esigue di acqua dell'impianto (Es. lavatrici, sciacquoni dei WC, ecc..).
Perchè aggiungere un vaso ad espansione
L'impianto base non prevede l'utilizzo di un polmone di compensazione, inserirlo diventa necessario quando si vuole ottimizzare al massimo il consumo energetico e la durata dell'elettropompa, infatti utilizzando una riserva idrica, rappresentata dal polmone di compenso, si evitano continue, ripetute partenze dell'elettropompa dovute a piccoli prelievi e/o perdite dell'impianto idrico; Diminuendo gli start/stop dell'elettropompa:
1) Diminuisce il consumo energetico;
2) Si allunga la vita dell'elettropompa;
con pippohydro migliorare il comfort domestico è un gioco da ragazzi
POWER DATA è estremamente versatile
montaggio a parete, a bordo macchina o su altri tipi di supportazione
Elettropompe complementari al prodotto
Elettropompe di superficie monofase 1x230 (casa, comunità, tecnologico) da abbinare agli inverter Monofase-Monofase
elettropompe di superficie trifase 3x400 con inverter TT - (collegabili in trifase 3x230 con inverter MT)
Pompe sommerse monofase 1x230 (inverter MM), trifase 3x400 (inverterTT), trifase 3x230 (inverter MT)
Scorri il mouse sui modelli per accedere ad una descrizione breve

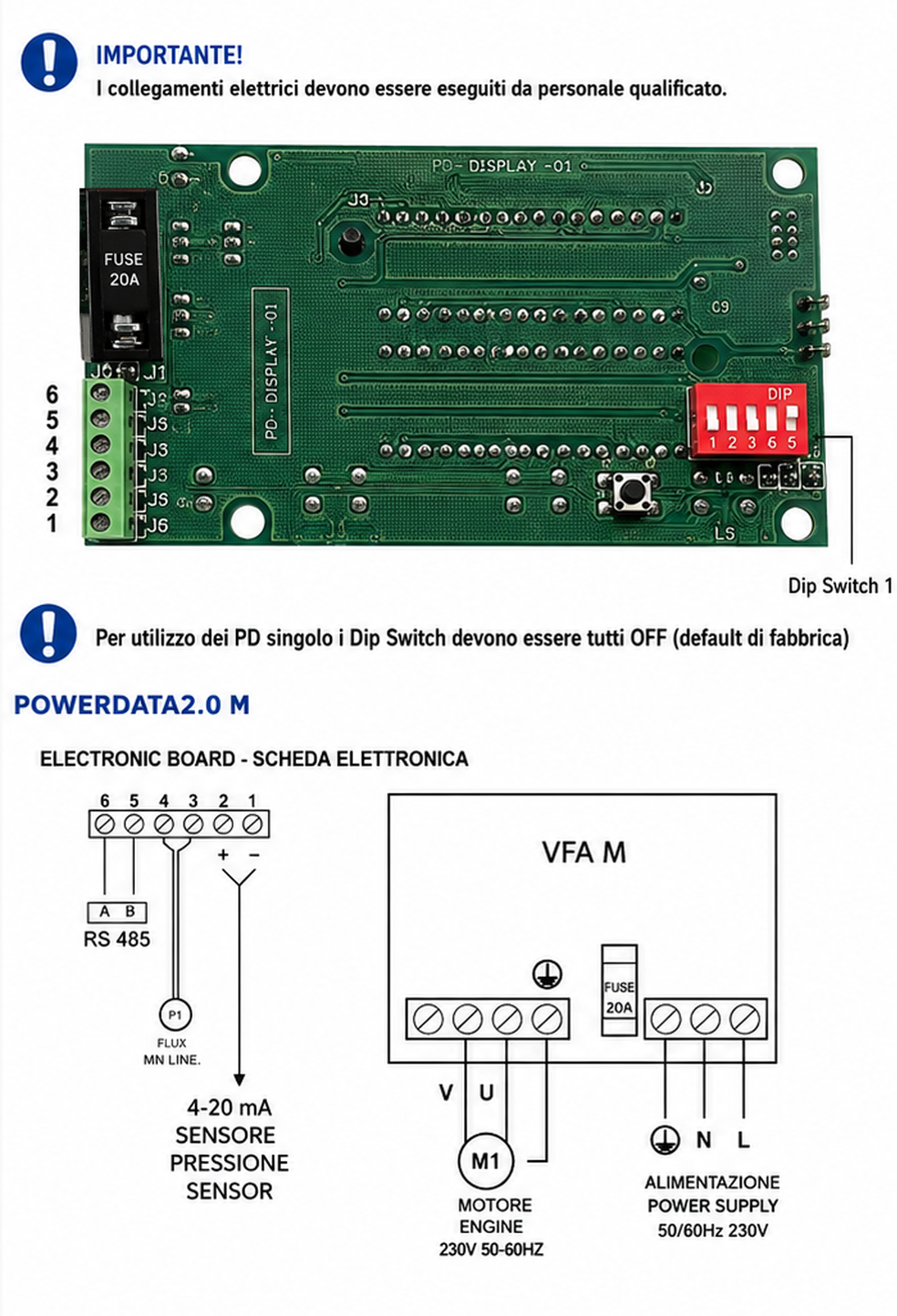

Collegamento elettrico
L'alimentazione dell'inverter è monofase 230Vac 50/60Hz (modelli MT) oppure trifase 400Vac 50/60Hz (modelli TT), l'impianto elettrico al quale l'inverter è collegato deve rispettare le norme vigenti all'uopo, il collegamento deve avvenire in maniera stabile in modo da non far sconnettere i cavi di alimentazione elettrica e del motore; I cavi di alimentazione elettrica e del motore vanno collocati al'interno della scatola di connessione, nelle opportune sedi contrassegnate dal produttore;
connessioni dei trasduttori a 2 poli
connessioni dei trasduttori a 3 poli
Collegamento gruppo multi pompa
Oltre a funzionare singolarmente POWER DATA funziona in abbinamento a più elettropompe, tramite la porta RS 485 è installabile in comunicazione con altri POWER DATA (fino a 6 dispositivi), si realizza così un gruppo di pressione multi-pompa con funzionamento alternato e a cascata delle pompe, garantendo una usura equilibrata delle pompe ed evitando lunghi periodi di inattività della pompa;
SISTEMA DI INTERSCAMBIO DI ULTIMA GENERAZIONE
GARANTISCE LA STESSA USURA TRA LE DUE ELETTROPOMPE
Fissaggio POWER DATA
L'inverter POWER DATA viene fornito con il supporto per fissaggio a parete; La facilità di installazione dell'inverter all'elettropompa, consente di ottimizzare i tempi è i costi rispetto ai normali gruppi tradizionali ON/OFF, per ricevere il segnale 4-20mA basta collegare l'inverter sulla mandata della pompa (tramite il trasduttore di pressione) e seguire le istruzioni per il collegamento elettrico;
Particolare della piastra di fissaggio che consente l'installazione murale, sulla elettropompa o su supporti di vario genere
