Serbatoi polmoni zincati a caldo senza membrana - versione con collaudo
clicca per ingrandire l'immagine

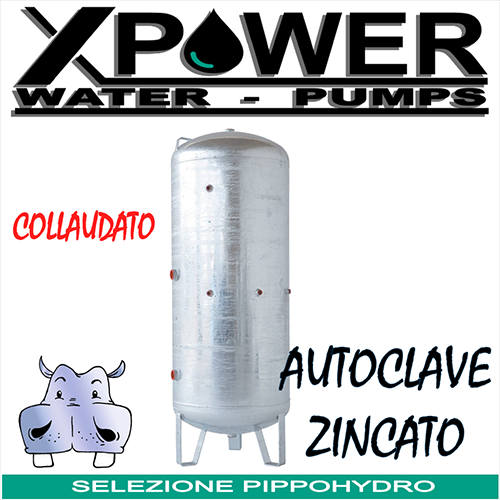

Serbatoi polmoni zincati a caldo senza membrana - versione con collaudo 1

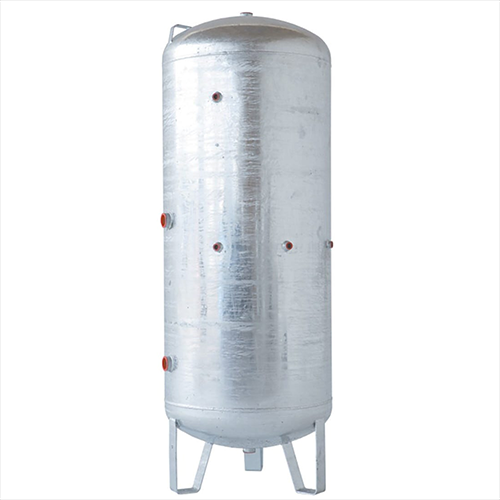

Serbatoi polmoni zincati a caldo senza membrana - versione con collaudo 2
PDF Icon
Scheda tecnica

Richiesta informazioni veloce

Devi allegare file o foto? Usa il modulo completo

KIT_ACCESSORI_PREZZO_stabilizzare la pressione ridurre colpi dÂariete limitare avviamenti pompe garantire continuità di serviziovasoespansione_expansion vessel - autoclavi_pompe_acqua_CATEGORIA_PRESSOSTATO_SWITCH_MATIC_PRODOTTI_ACCESSORI_ prezzo_prezzi_OFFERTE_polmone di compenso_volume_100litri_200 litri_24_litri_200 litri_300_litri_500litri_vaso ad espansione _expansion vessel_autoclavi_pompe_acqua_QUALITY_PRICE_LOW_INFO_autoclave_compenso_espansione_volume_100litri_200 litri_24_litri_200 litri_300_litri_500litri_polmone_autoINFORMAZIONI_AIUTO_HELP_HIGH_QUALITYVIDEO_YOUTUBE_INFO_TUTORIAL_MONTAGGIO_ASSEMBLY_vessel_pressire_vessel__ITALY_AUTOCLAVE_POLMONE_IDRICO_volume_100litri_200 litri_24_litri_200 litri_300_litri_500litri autoclave valvola di sicureza_inverter_polmone_espansion_volume_100litri_200 litri_24_litri_200 litri_300_litri_500litri autoclave membrana HOME_CASA_HAUS_PRINCIPALE_ESPANSIONE_PRESSIONE_ALTA_HIGH_QUALITY_ITALY_

Cordivari - Autoclave montaliquidi zincate, accessori per la pressurizzazione dell'acqua, vaso ad espansione senza membrana per pompe autoclavi, realizzazione del cuscino d'aria tramite alimentatore separato - modelli omologati, abbinabile anche a gruppi gemellari

Caratteristiche

I serbatoi per stoccaggio di acqua fredda a pressione atmosferica, possono essere utilizzati come autoclave, oppure come serbatoi per accumulo in pressione di acqua fredda (accumulo senza cuscino d’aria). I serbatoi della serie SCE rientrano nell’ art. 4.3 della Direttiva Europea 2014/68/UE e non sono soggetti a marcatura CE. Le Autoclavi Z PED sono montaliquidi a cuscino d’aria, in acciaio al carbonio zincato, specificatamente dedicate al sollevamento idrico, ideali per garantire l’alimentazione d’acqua ai piani più alti degli edifici e sopperire alle carenze idriche degli acquedotti. Hanno la funzione di costituire un polmone d’acqua pressurizzata che, se correttamente dimensionato, limita il numero di avviamenti orari della pompa. TRATTAMENTO ANTICORROSIVO Zincatura a caldo a protezione di tutte le superfici dell’autoclave. Il processo di lavorazione avviene mediante l’immersione del manufatto in un bagno di zinco fuso di purezza non inferiore al 99,99% (Uni EN 1179)

- NOMENCLATURA: AUTOCLAVE CON COLLAUDO
- PRESSIONE DI UTILIZZO: 10 Bar
- CAPIENZA: da 100 lt a 500 lt
- TIPO: ALTO

Funzioni principali
- Smorzamento colpi di pressione
- Protezione della membrana dell’autoclave
- Riduzione cicli ON/OFF del compressore o pompa
- Stabilizzazione del controllo PID (impianti con inverter)
- Migliore sicurezza impiantistica

elettropompe  inverter  espansione vantaggi

MANOMETRO     sistema automatico per mantenimento aria all interno dell autoclave

altri abbinamenti:

pastaverdecanapa nastro_PTFE    Galleggiate Inox

filtri per acqua filettare ottone  filettare inox  filettare plastica
serbatoi per acqua  raccordi ottone per tubi PE  raccordi plastica per tubi PE
raccordi ottone per serbatoio  raccordi speciali per serbatoio sistema multistrato
tubi in PE   valvole a sfera inox  valvole a sfera antibloccaggio  valvole di non ritorno
valvole a galleggiante  riempimento serbatoio  aspirazione pompe  riduttori pressione

Varianti/modelli di questo prodotto disponibili a magazzino:

autoclave 50 litri 80 litri 100 litri 150 litri 200 litri 300 litri 500 litri CORDIVARI XPOWER

Volume
nominale

 IN
OUT 		Diametro massimo Altezza totale

AUTOCLAVE CON COLLAUDO 500LT XPC0500

 500 lt 1''1/2 650 mm 1840 mm

3 gg

Sconto 35 %
€ 1.518,30
€ 986,90

AUTOCLAVE CON COLLAUDO 750LT XPC0750

 750 lt 1''1/2 790 mm 1880 mm

3 gg

Sconto 30 %
€ 2.253,30
€ 1.577,31

AUTOCLAVE CON COLLAUDO 1000LT XPC1000

 1000 lt 1''1/2 790 mm 2395 mm

3 gg

Sconto 35 %
€ 2.597,70
€ 1.688,50

pompa verticale inox tenuta speciale-pompa inox integrale aisi 304              pompa variante - modelli disponibili



Polmoni zincati senza membrana

I polmoni zincati a caldo senza membrana si prestano al meglio sia per la pressurizzazione in impianti idrici con acqua potabile utilizzati come vasi ad espansione sia come serbatoi di prima raccolta; Quindi sono idonei sia ad assorbire le variazioni di pressione sia le variazioni di volume causate dall'aumento della temperatura; L'installazione dei serbatoi polifunzionali oltre a dare più efficenza all'impianto, riduce i costi operativi dell'impianto e ottimizza i consumi energetici

Caratteritiche:

• Zincati a caldo.
• Conformi all’ art. 4.3 della Direttiva Europea 2014/68/UE con esenzione dalla marcatura CE.

Campo di funzionamento:

- Temperatura min./max. di esercizio: -10° ÷ +50°C
- Pressione max. di esercizio: 10 bar

su pippohydro trovi le autoclavi zincate montaliquidi zincate a caldo per la migliore pressurizzazione dell'acqua

                          autoclave smaltato montaliquidi top pro elbi trattamento anticorrosione polifunzionale per impianti sanitari e di riscaldamento

le autoclavi sono costruite interamente in Italia con prodotti selezionati

dati dimensionali

dimensioni polmone zincato



con pippohydro non è solo una questione di prezzo...



Gamma completa vasi ad espansione a membrana disponibili sul sito pippohydro



perchè abbinare un vaso ad espansione nei gruppi di aumento pressione idrica

Premesso che l'automazione dell'elettropompa è subordinata all'abbassamento della pressione,
premesso che lo start della pompa implica un sovrassorbimento del motore e un colpo d'ariete nell'impianto (tranne negli impianti con elettropompa/inverter),
In un impianto idrico le tubazioni sono rigide, quindi all'apertura dei rubinetti la pressione scende immediatamente e la pompa parte;
Implementando l'impianto con un vaso ad espansione, i tempi di partenza della pompa si diradano nel tempo, le partenze giornaliere diminuiscono, i colpi d'ariete sono assorbiti dal vaso ad espansione;
Risultato:
Un sistema più efficace, meno soggetto a guasti, più risparmio energetico, più comfort;



Schemino alimentatore automatico aria

componentistica occorrente alla realizzazione di un gruppo autoclave zincato + elettropompa a servizio di impianto pressurizzazione idrico - alimentazione aria da alimentatore automatico sull'aspirazione della pompa

Componenti del vaso ad espansione negli impianti di pressurizzazione, autoclave

Installare l'alimentatore  automatico d'aria

Gli alimentatori d'aria garantiscono il mantenimento del cuscino d'aria nell'autoclave

DATI TECNICI



INSTALLAZIONE

L'alimentatore deve essere installato in posizione verticale.

E' importante montare una valvola a sfera tra la parte superiore e l'autoclave ed una tra la parte inferiore dell'alimentatore e l'aspirazione della pompa.

La valvola di ritegno dell'impianto deve essere installata a monte del collegamento dell'alimentatore e l'aspirazione della pompa.

Non deve essere montata nessuna valvola di ritegno tra la pompa e l'autoclave.









FUNZIONAMENTO

il corretto funzionamento dell'alimentatore comporta un'aspirazione d'aria di circa 30 secondi ad ogni avviamento della pompa. Questa condizione ottimale si ottiene regolando la valvola a sfera posta sull'aspirazione della pompa.

qualora in un impianto la pompa sia alimentata da una tubazione in pressione, è necessario che la pressione nell'autoclave sia maggiore di circa 1,5 volte di quella della pompa affinchè l'alimentatore funzioni regolarmente.

Ogni volta che la pompa si avvia, un flusso d'acqua dall'autoclave verso l'aspirazione della pompa attraversa l'alimentatore e quindi il venturi situato nel raccordo di ottone. In tal modo si crea, attraverso la valvola di aspirazione, un flusso di aria dall'esterno che progressivamente si sostituisce all'acqua contenuta nell'alimentatore.

Durante il funzionamento della pompa, appena l'acqua defluisce e l'apparecchio si riempie di aria, il galleggiante scende fino a chiudere l'uscita evitando che l'aria si metta nell'aspirazione della pompa.

Ogni volta che la pompa si arresta l'acqua riempie l'alimentatore sollevando il galleggiante mentre l'aria penetra nell'autoclave.

L'alimentatore è pronto ad eseguire il ciclo successivo.

una buona regolazione della pressione del vaso aumenta la vita dell'elettropompa
