Prodotto: XPOWER - Soccorritori antiallagamento POWER BOX XP2 8000 Watt effettivi - Sisteme de urgență anti-inundații





Accessori complementari







Generalità

Progettati per l'installazione in luoghi civili, commerciali, pubblici ed industriali dove sia necessario alimentare una o più elettropompe monofase in caso di emergenza, ed evitare che il black out possa causare l'allagamento dei locali situati al di sotto della rete idrico-fognaria causando gravi danni a persone o cose.
Quando l'elettropompa, a causa di un blackout improvviso, non è più in grado di funzionare correttamente drenando l'acqua, si verificano allagamenti che possono rovinare o danneggiare seriamente impianti elettrici e di riscaldamento, pavimenti, arredamento, automobili elettrodomestici e beni di consumo. E' importante la prevenzione in loco, installando un gruppo soccorritore antiallagamento capace di assicurare il funzionamento dei sistemi di svuotamento acque, supplendo alla mancanza della rete elettrica principale. Interfaccia tra la rete elettrica ed il sistema di drenaggio, il gruppo antiallagamento consente anche di monitorare il corretto funzionamento del sistema e attiva dispositivi di allerta in caso di malfunzionamento o situazioni di emergenza.


Caratteristiche dei soccorritori antiallagamento powerbox:

Controllo di funzionamento di una o due elettropompe
Allarme troppo pieno integrato
Allarmi sonori in loco
Bypass automatico in caso di anomalia soccorritore
Display lcd per facilitare le operazioni di monitoraggio
Possibilità di gestire due elettropompe in funzionamento alternato o a cascata
Predisposizione per allarme GSM







Il vantaggio principale dell'utilizzare batterie con una bassa capacità in ampere-ora (Ah) è il loro peso minore e ingombro ridotto, che le rende ideali per dispositivi portatili o situazioni in cui lo spazio è limitato. Un altro vantaggio è il costo iniziale più basso e un minor consumo energetico durante la ricarica, il che può renderle più convenienti per un uso occasionale o per carichi di lavoro leggeri.

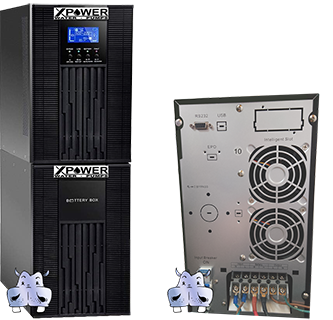

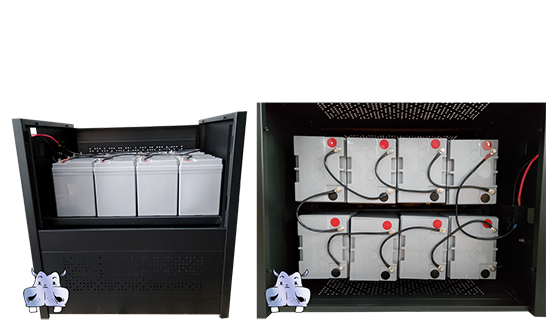

Soccorritore antiallagamento Power Box XP8000 dotato di 16 batterie 12Vdc

Display retroilluminato, interruttore magneto termico, pacco batterie incluse





Impianto completo di una elettropompa e allarme Acustico/Luminoso





Impianto completo di una elettropompa e modulo GSM



Impianto completo di due elettropompe e modulo GSM

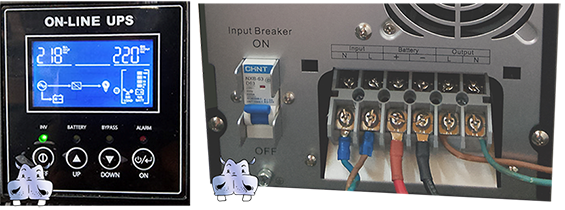

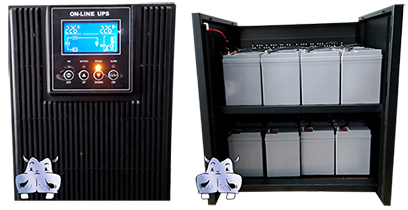

Display Powerbox XP8000



Funzionamento Power Box XP8000



1 AVVIO CON RETE ELETTRICA

2 AVVIO SENZA RETE ELETTRICA

3 MODALITA’ INVERTER (INV)

4 MODALITA’ BY-PASS

5 SPEGNIMENTO



1 AVVIO CON RETE ELETTRICA:

Alzando l’interruttore posto nella parte posteriore delll’UPS il sistema si avvia in modalità BY-PASS, il  led in corrispondenza è acceso fisso. Per Avviare il sistema UPS e garantire l’alimentazione all’uscita anche in assenza di rete, tenere premuto il pulsante ON per circa 2 secondi, verrà attivata la modalità inverter.



2 AVVIO SENZA RETE ELETTRICA:

Tenendo premuto per circa 2 secondi il pulsante ON il sistema si avvia in modalità BY-PASS,
il  led in corrispondenza lampeggerà. Tenendo nuovamente premuto il pulsante ON per circa 2 secondi verrà inserita la modalità inverter ed il led in corrispondenza è acceso fisso.

Se dopo l’accensione non viene inserita la modalità inverter il sistema si spegnerà dopo 20 secondi circa.



3 MODALITA’ INVERTER (INV):

Se la modalità inverter è attiva,  led in corrispondenza acceso fisso;

1. In presenza di rete elettrica viene alimentata l’uscita e vengono caricate le batterie

2. In assenza di rete elettrica l’uscita viene alimentata dalle batterie fino al ripristino della rete o esaurimento della carica delle batterie.

3. La tensione in uscita è stabilizzata a 220Vac - 50Hz



Lo switch tra rete e batterie è istantaneo, dunque il carico rimane sempre alimentato.



4 MODALITA’ BY-PASS

Se la modalità BY-PASS è attiva, led in corrispondenza acceso fisso;
per attivare la modalità BY-PASS  tenere premuto per circa 2 secondi il pulsante OFF.

Le batterie vengono escluse, l’uscita viene alimentata dalla rete, se la rete elettrica viene a mancare l’uscita si arresta istantaneamente ed il sistema si spegne dopo qualche secondo



5 SPEGNIMENTO

Tenere premuto per circa 2 secondi il pulsante OFF posizionato sotto il led INV, verrà attivata la modalità BY-PASS, led in corrispondenza acceso fisso;
quindi abbassare l’interruttore posizionato sul retro dell’UPS, il dispositivo si spegnerà dopo qualche secondo.







Il soccorritore risponde alla normativa EN50272-2, senza necessità di progettazione di locali batterie separati.



Elettropompe abbinabili:

Per accertarsi della idoneità del soccorritore in abbinamento alla vostra elettropompa, pompa sommersa, o motore elettrico bisogna che si verifichino tutte e tre (3) le seguenti condizioni:

1) Potenza applicabile da 0,37kW a 2,20kW (0,50HP - 3,00HP)

2) Corrente nominale da 2A  a 18A

3) Spunto massimo 500ms > 150%







Elettropompe sommerse per drenaggio

DIWA5-DIWA7-DIWA11

DIWA5GT-DIWA7GT-DIWA11GT



Elettropompe sommerse per fognatura

DOMO7-DOMO10-DOMO15

DOMO7VX-DOMO10VX-DOMO15VX

DOMO7GT-DOMO10GT-DOMO15GT

DOMO7VXGT-DOMO10VXGT-DOMO15VXGT



Elettropompe di superficie per acque chiare

SILEN-X65-SILEN-X120-SILEN-S

3HM-5HM-10HM-15HM-22HM



Elettropompe sommerse per acque chiare

1GLS-2GS-4GS-6GS-8GS-12GS-16GS

P4XS: SERIE A - B - D - E - F - H - L

E4XED: SERIE 25 - 30 - 35 - 40 - 50 - 60



le indicazioni di cui sopra riportano solo alcuni esempi di pompe abbinabili



ogni potenza di motore elettrico monofase esige il giusto condensatore





---



Kit Soccorritore POWER BOX XP 8000





KIT Soccorritore Antiallagamento per l’alimentazione di elettropompe sommergibili; Potenza applicabile da 0,50HP a 3HP, oppure 2pompe da 0,50HP a 3HP monofase

Il Gruppo è progettato per tutte le applicazioni dove si debba garantire il funzionamento anche in caso di black-out della rete elettrica principale; Dispone di due uscite gestite da galleggianti preposte all’alimentazione in continuo delle elettropompe sommerse collegate (sia in presenza che in assenza di rete elettrica principale). Le uscite sono comandate da galleggianti esterni. Le elettropompe ad essa collegate sono sottoposte a controllo amperometrico di funzionamento con segnalazione acustica e contatto pulito di malfunzionamento elettropompa.

Il soccorritore è dotato di un elegante display LCD che funge da interfaccia per la visualizzazione dei parametri elettrici e segnalazioni.

Tutti gli elementi del Power Box XP2 (Gruppo e contenitori batterie) sono caratterizzati da un design elegante, essenziale e lineare.

Il soccorritore risponde alla normativa EN50272-2, senza necessità di progettazione di locali batterie separati.



Potenza delle elettropompe abbinabili:

XP1 8000= 1 pompa da 370W (0,50HP) - a 2200W (3HP)

XP2 8000= 2 pompe da 370W (0,50HP) - a 2200W (3HP)



Data la corrente elevata supportata allo spunto, questo Gruppo è consigliato per l’alimentazione di elettropompe monofasi con potenza allo spunto fino a 2,20kW.

I SISTEMI SOCCORRITORI ANTIALLAGAMENTO IN KIT COMPLETI DI BATTERIE SU PIPPOHYDRO SONO COMPLETAMENTE AUTOMATICI PERCHÈ TOTALMENTE GESTITI DA UN MICROPROCESSORE AD ELEVATE PRESTAZIONI IN GRADO DI CONTROLLARE:

L'inserzione automatica delle batterie in mancanza di alimentazione elettrica (modalità INV attiva).

La verifica dello stato di carica delle batterie.

La verifica dello stato delle batterie

Le anomalie di funzionamento mediante segnali acustici e visivi.

Il sistema amperometrico di protezione.



Caratteristiche Powerbox:

Potenza: da 370W (0,50Hp) a 2200W (3Hp)
Frequenza: 50÷60
Tensione in ingresso: 230,00±20% Vac
Tensione in uscita: 230,00 ±5% Vac
Frequenza (HZ): 50÷60
Corrente a regime (A): 18
Corrente di spunto massima (A):500ms > 150%

Autonomia con due elettropompe da 1100W (1,50HP) uso continuo:
XP2 8000=40min'

Forma d'onda: sinusoidale
Tecnologia:Line-interactive
Tempo di intervento (ms): 2 millisecondi
Efficenza: 97%

Protezioni in ingresso: Magnetotermico
Protezioni in uscita: sovraccarico - cortocircuito - inversione di polarità
Allarmi: gruppo in emergenza - batteria scarica - protezione termica - sovraccarico - cortocircuito
Segnalazioni: Segnalazioni acustiche - su display LCD
Lettura parametri energia: multimetro digitale
Tensione ingresso batterie (Vdc): 12
Massima capacità batterie (Ah): 24
Tipo di batterie: Ermetiche al piombo esenti da manutenzione - tipo long life
Numero e dati batterie:  16 x 12 Vdc 24 Ah
Grado di protezione: IP20
Raffreddamento: a convenzione forzata
Temperatura di funzionamento: da 0°C a 40°C
Umidità: dal 5% al 95%
Connessioni ingresso: morsettiera
Connessioni uscita: morsettiera



Caratteristiche quadro elettrico:

• Sezionatore generale con blocca porta
• N° 2 pulsanti per il funzionamento automatico -0- manuale
• Ritardo di 3s tra la partenza dei 2 motori
• Trimmer di regolazione corrente massima per ogni motore
• N° 4 ingressi in bassissima tensione per interruttori a galleggiante (livello minimo/massimo1/massimo2/emergenza)
• N° 2 ingressi in bassissima tensione per contatto Klicson motori
• Uscita allarme 12Vdc Max 200mA
• Uscita allarme Max 5A (contatto puro)
• Led spia POWER (presenza rete)
• N° 2 led spie MOTOR ON (marcia)
• N° 2 led spie MOTOR PROTECTION (sovraccarico)
• N° 2 led spie stato motori
• Led spia FUNCTION (stato livello)
• Led spia ALARM segnala:
  • Led acceso livello emergenza
  • Led lampeggiante anomalie galleggianti
• Fusibile di protezione circuito ausiliario
• Fusibile di protezione motore
• Protezione amperometrica su ogni motore
• Predisposizione per montaggio condensatori
• Contenitore esterno in materiale termoplastico
• Grado di protezione IP 55
• Temperatura d’impiego -5/+40°C
• Alternanza pompe o in contemporanea



Normative: direttiva 2006/95 CE - 2004/108 CE - CEI EN 50272-2





Kit GSM Optional (Segnalazioni allarmi)

Kit Alarm Optional (Segnalazioni allarmi)







---

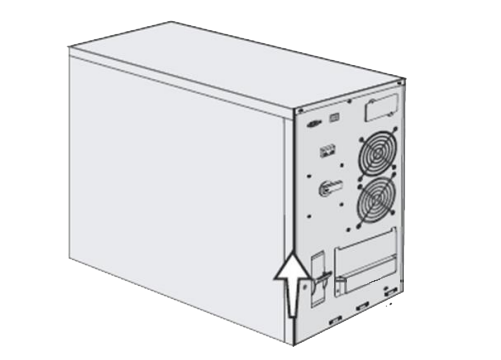

Vista posteriore POWER BOX

Morsettiera
