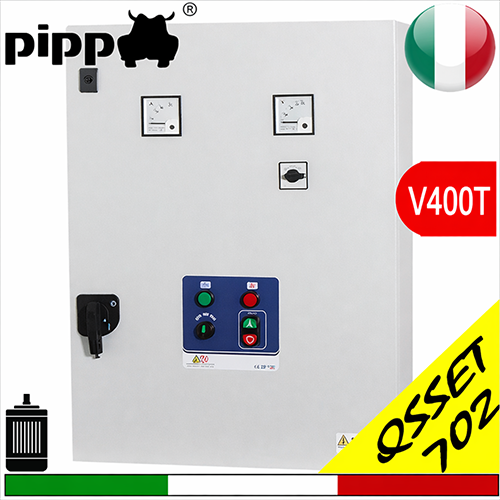

Prodotto: Pos.07 SOFT START SQ702 - Tablouri electrice ape curate V400T
PORNIRI SOFT-START (SQ702)Caracteristici Soft-Start, găsește utilitate în instalații care folosesc motoare electricecu un ridicat curent de pornire. De fapt vine utilizat pentru pornirea motoarelor electrice asincron, setând accelerarea și deaccelerarea în timpuri cerute fără a se verifica anomalii de funcționare cum ar fi de exemplu mașini care utilizează cuplări directe, pompe cu pistoane etc. Accelerarea vine cu o valoare de tensiune crescătoare de la zero la o valoare de rețea și invers în caz de oprire. Avantajul este reprezentat prin posibilitatea de a seta parametrele electrice principale cu verificare și citire automatică de la display și cu tastatură încorporată. |
|
|
Varianti/modelli di questo prodotto disponibili a magazzino:
|
Model |
Volts |
Power |
Amperometric protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
SOFT START 702.00 |
3x400 |
2,20:4,00 |
3,00:5,50 |
5:12,5 |
500 |
400 |
200 |
5 gg |
|
||
|
SOFT START 702.01 |
3x400 |
5,50:9,20 |
7,50:12,50 |
10:25 |
500 |
400 |
200 |
5 gg |
|
||
|
SOFT START 702.02 |
3x400 |
11,00:12,80 |
15:17,50 |
17:32 |
500 |
400 |
200 |
5 gg |
|
||
|
SOFT START 702.03 |
3x400 |
15,00 |
20,00 |
23:38 |
500 |
400 |
200 |
5 gg |
|
||
|
SOFT START 702.04 |
3x400 |
18,50 |
25,00 |
22:45 |
600 |
400 |
200 |
5 gg |
|
||
|
SOFT START 702.05 |
3x400 |
22,00 |
30,00 |
25,5:63 |
600 |
400 |
200 |
5 gg |
|
||
|
SOFT START 702.06 |
3x400 |
30,00 |
40,00 |
34,5:72 |
600 |
400 |
200 |
5 gg |
|
||
|
SOFT START 702.07 |
3x400 |
37,00 |
50,00 |
42,5:80 |
700 |
500 |
250 |
5 gg |
|
||
|
SOFT START 702.08 |
3x400 |
45,00 |
60,00 |
46:106 |
700 |
500 |
250 |
5 gg |
|
||
|
SOFT START 702.09 |
3x400 |
51,50 |
70,00 |
46:106 |
700 |
500 |
250 |
7 gg |
|
||
|
SOFT START 702.10 |
3x400 |
60,00 |
80,00 |
59:134 |
1000 |
600 |
300 |
7 gg |
|
||
|
SOFT START 702.11 |
3x400 |
66,00 |
90,00 |
59:134 |
1000 |
600 |
300 |
7 gg |
|
||
|
SOFT START 702.12 |
3x400 |
75,00 |
100,00 |
87:162 |
1000 |
600 |
300 |
7 gg |
|
||
|
SOFT START 702.13 |
3x400 |
92,00 |
125,00 |
130:230 |
1200 |
800 |
300 |
10 gg |
|
||
|
SOFT START 702.14 |
3x400 |
110,00 |
150,00 |
130:230 |
1200 |
800 |
300 |
10 gg |
|
||
|
SOFT START 702.15 |
3x400 |
132,00 |
180,00 |
130,00:280 |
1600 |
800 |
400 |
10 gg |
|
||
|
SOFT START 702.16 |
3x400 |
150,00 |
200,00 |
130:280 |
1600 |
800 |
400 |
10 gg |
|
||
.png)
Continuă cu: Modelul anterior Modelul următor
Abină opțional montate pe tablou:
TABLOURI SOFT-START (SQ702)
Caracteristici generale:
- Secționator general cu ușă de blocare
- Selector pentru funcționare automatică -0- manuală
- Buton pornire/oprire
- Temporizator așteptare prezență rețea reglabil
- Temporizator Stea/Triunghi reglabil
- Intrare cu joasă tensiune pentru presostat sau întrerupător cu flotor
- Led luminos MOTOR ON (funcționare)
- Led luminos MOTOR PROTECTION (supraîncărcare)
- Amperometru analogic
- Voltmetru analogic
- Comutator voltmetric
- Siguranță de protecție circuit auxiliar
- Transformator pentru circuit auxiliar ieșire 24Vac
- Siguranță de protecție a motorului
- Soft-Start cu contacte By-pass
- Relèu termic resetabil din interior
- Ventilașie forțată (da 25Hp in poi)
- Termostat reglabil de la 0 la 60° C pentru ventilator
- Recipient extern din metal
- Grad de protecție IP 55
- Temperatura de aplicare -5/+40°C
-
Uz prevalent:
Pornire 1 Pompa electrică externă, 1 Motor electric, 1Submersibilă -
Funcționare:
Gestionare start-stop
