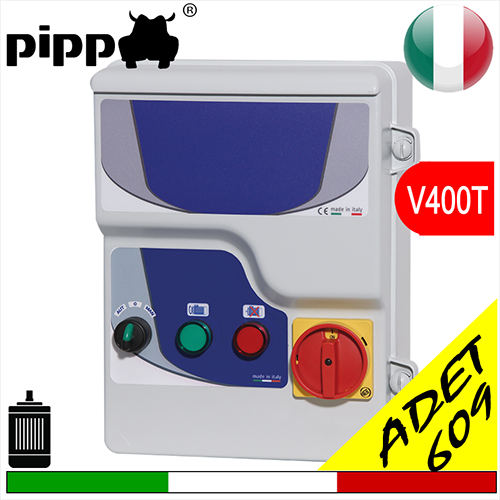

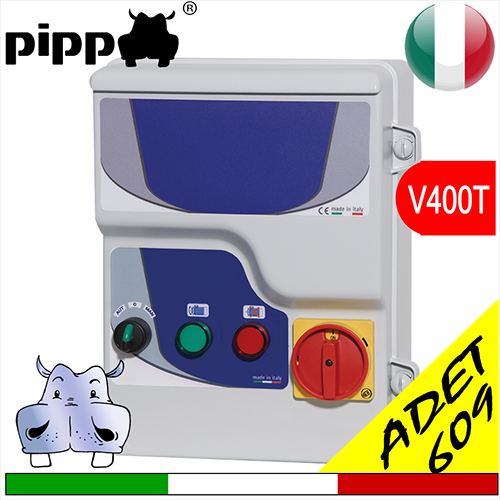

Prodotto: Pos.01 SEWAGE BATTERY V400T SA609 - Tablouri electrice ape uzate V400T
PORNIRI DIRECTE CU PROTECȚIE TERMICĂ (SA609) |
|
|
Utilizare Acest tablou gestionează start-stop în mod automatic, de obicei al unei pompe electrice submersibilă pentru canalizare, caracteristica principală este predispoziția pentru comand de la 2 flotoare la contact plus un al treilea eventual flotor pentru semnalarea de alarme;Funcționare alarmei mulțumită bateriei tampon este garantată chiar și în lipsa de alimentație electrică.
Flotor MAX pornește pompa Flotor MIN oprește pompa Flotor ALARM conduce alarma de scurgere |
|
|---|---|
|
|
|
Varianti/modelli di questo prodotto disponibili a magazzino:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
|||
|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
|||||||||
|
A |
B |
C |
||||||||
|
SEWAGE 609.00 |
3x400 |
0,37 |
0,50 |
1,1:1,6 |
380 |
300 |
120 |
|
|
|
|
SEWAGE 609.01 |
3x400 |
0,55 |
0,75 |
1,4:2 |
380 |
300 |
120 |
|
|
|
|
SEWAGE 609.02 |
3x400 |
0,75 |
1,00 |
1,8:2,5 |
380 |
300 |
120 |
|
|
|
|
SEWAGE 609.03/04 |
3x400 |
1,10:1,50 |
1,50:2,00 |
2,8:4 |
380 |
300 |
120 |
|
|
|
|
SEWAGE 609.05/06 |
3x400 |
1,80:2,20 |
2,50:3.00 |
4,5:6,3 |
380 |
300 |
120 |
|
|
|
|
SEWAGE 609.07/08 |
3x400 |
3,00:3,70 |
4,00:5,00 |
7:10 |
380 |
300 |
120 |
|
|
|
|
SEWAGE 609.09 |
3x400 |
4,00 |
5,50 |
9:12,5 |
380 |
300 |
120 |
|
|
|
|
SEWAGE 609.10 |
3x400 |
5,50 |
7,50 |
11:16 |
380 |
300 |
120 |
|
|
|
|
SEWAGE 609.11 |
3x400 |
7,50 |
10,00 |
14:20 |
380 |
300 |
120 |
|
|
|
|
SEWAGE 609.12 |
3x400 |
9,20 |
12,50 |
20:25 |
380 |
300 |
120 |
|
|
|
.png)
Continuă cu: Modelul următor
Abină opțional montate pe tablou:

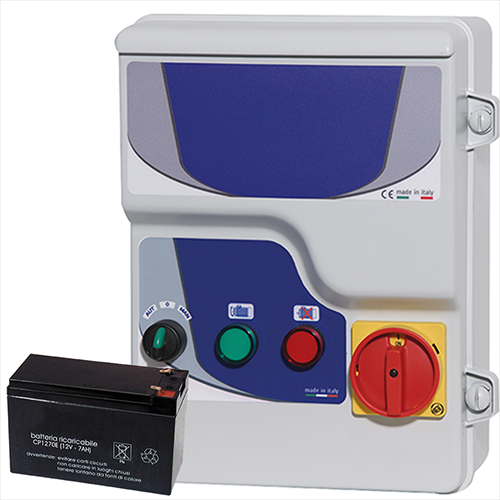

PORNIRI DIRECTE ELECTROMECANICE CU PROTECȚIE TERMICĂ PENTRU APE UZATE CU BATERIE TAMPON
Caracteristici generale:
- Secționator general cu ușă de blocare
- Selector pentru funcționare automatică -0- manuală
- N° 3 Intrări cu joasă tensiune pentru întrerupătoare cu flotoare (nivel minim/maxim/urgență)
- Intrare cu joasă tensiune pentru contact Klicson motor
- Ieșire alarmă 12Vdc Max 5A
- Ieșire alarmă Max 5A (contact pur)
- Baterie tampon cu încărcător
- Led luminos MOTOR ON (pornire)
- Led luminos MOTOR PROTECTION (supraîncărcare)
- Siguranță de protecție circuit auxiliar
- Transformator pentru circuit auxiliar ieșire 24Vac
- Siguranță de protecție a motorului
- Contator
- Relèu termic resetabil în interior
- Predispoziție pentru montarea condesatorului
- Recipient extern din material termoplastic
- Grad de protecție IP 55
- Temperatura de aplicare -5/+40°C
-
Uz prevalent:
Pornire 1 Submersibilă pentru ape uzate -
Funcționare:
Gestionare start-stop
