Prodotto: Pos.05 DUAL MOTOR V230M SA623 - Tablouri electrice presurizare V230M

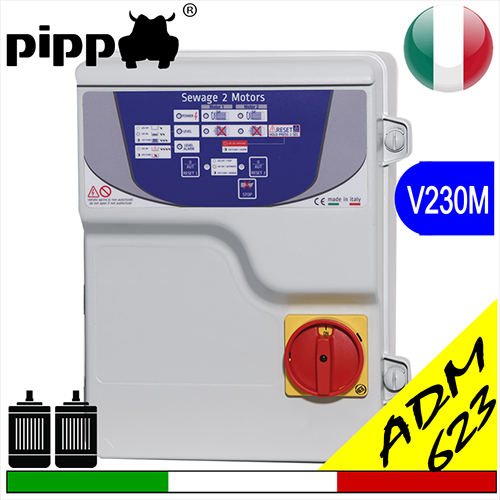

Pos.05 DUAL MOTOR V230M SA623
clicca per ingrandire l'immagine
Pos.05 DUAL MOTOR V230M SA623 1
Pos.05 DUAL MOTOR V230M SA623 2
PDF Icon
manuale

Richiesta informazioni veloce

Devi allegare file o foto? Usa il modulo completo

PORNIRI DIRECTE CU PROTECȚIE TERMICĂ, GESTIONATĂ AUTOMATIC DE DUBLUL MOTOR ȘI CONTROL DE NIVEL  (SA623)

Utilizare

Acest tablou este utilizat pentru gestionarea start-stop în automatic a două pompe electrice submersibile sau de suprafață, uzate pentru presurizarea instalațiilor hidraulice, aceste primește valorile de funcționare a instalației de la două presostate.
Funcționarea este interschimbată la fiecare pornire, cu cererea instalației de o majoră presiune și prin urmare o majoră apă, tabloul comandează pornirea celei de-a doua pompă pentru a ajuta prima, sau pornește cea de-a doua pompă presupunând o defecțiune a primei.
Controlul împotriva funcționării uscate poate fi efectuat  prin 3 sonde de nivel sau prin flotor electric.





Varianti/modelli di questo prodotto disponibili a magazzino:

Model

 Volts

Power

 Amperometric protection
(Ampere)

Running Condenser
(Microfarad)

 Dimensions

kW

Hp

A

B

C

DUALMOTOR 623.00

 1x230

2x (0,37:2,2)

2x (0,50:3,00)

2x(2:18)

2x(16:70) (Optional)

190

240

90

3 gg

Sconto 35 %
€ 224,40
€ 145,86

Continuă cu:  Modelul anterior  Modelul următor



                                          Abină opțional montate pe tablou:



PORNIRI DIRECTE CU PROTECȚIE AMPEROMETRICĂ, GESTIONARE AUTOMATICĂ A DUBLULUI MOTOR ȘI CONTROL DE NIVEL (SA623)

                                                   Caracteristici generale:

  • Comutator principal cu ușă de blocare
  • N° 2 butoane pentru  funcționare automatică -0- manuală
  • Întârziere de 3sîntre pornirea celor 2 motoare
  • Trimmer de reglare curent maxim pentru fiecare motor
  • Intrare cu joasă tensiune pentru presostat “start”
  • Intrare cu joasă tensiune pentru presostat “emergency”
  • Intrare cu joasă tensiune pentru controlul de nivel sau întrerupător cu flotor
  • Led luminos POWER (presență rețea)
  • N° 2 led luminos MOTOR ON (funcționare)
  • N° 2 led luminos MOTOR PROTECTION (supraîncărcare)
  • N° 2 led luminos status motoare
  • Led luminos FUNCTION (presostat “start” sau “emergency”)
  • Led luminos ALARM semnalizează:
    • Led aprins sondă minimă (lipsa apei)
    • Led intermitent faza de umplere
    • Led stins prezența de apă
  • Siguranță de protecție circuit auziliar
  • Siguranță de protecție motoare
  • Protecție amperometrică pentru fiecare motor
  • Recipient extern din material termoplastic
  • Ieșire cu prindecabluri
  • Grad de protecție IP 55
  • Temperatura de aplicare -5/+40°C

  • Uz prevalent:
    Pornire și gestionare 2 Pompe electrice externe, 2 Submersibile

  • Funcționare:
    Singular, Singular alternat, în cuplu (emergency)
