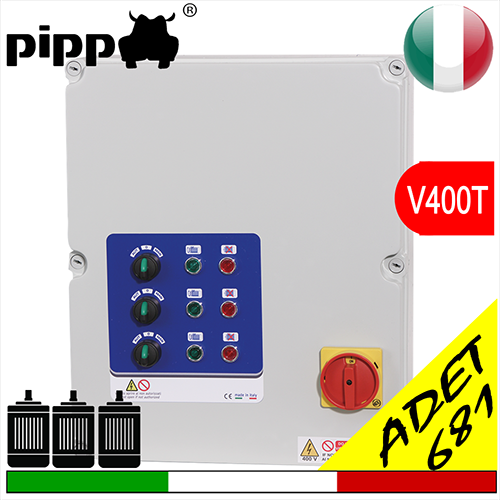

Prodotto: Pos.10 DIRECT 3 MOTORS PLUS V400T SA681 - Tablouri electrice pentru presurizare V400T
PORNIRI DIRECTE ELECTROMECANICE CU PROTECȚIE TERMICĂ ȘI GESTIONARE AUTOMATICĂ A 3 MOTOARE (SA681)Utilizare
Acest tablou este utilizat pentru gestionarea start-stop în automatic a două pompe electrice submersibile sau de suprafață, uzate pentru presurizarea instalațiilor hidraulice, aceste primește valorile de funcționare de la un transductor de presiune, mult mai exact și sigur de tradiționalul presostat,reglarea presiunii vine direct de la tastatura de pe display; |
|
|
Varianti/modelli di questo prodotto disponibili a magazzino:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
DIRECT3MOTORS PLUS 681.00 |
3x400 |
3x0,37 |
3x0,50 |
3x(1,1:1,6) |
460 |
380 |
150 |
|
|
||
|
DIRECT3MOTORS PLUS 681.01/02 |
3x400 |
3x(0,55:0,75) |
3x(0,75:1,00) |
3x(1,6:2,5) |
4560 |
380 |
150 |
|
|
||
|
DIRECT3MOTORS PLUS 681.03 |
3x400 |
3x1,10 |
3x1,50 |
3x(2,5:4) |
460 |
380 |
150 |
|
|
||
|
DIRECT3MOTORS PLUS 681.04 |
3x400 |
3x1,50 |
3x2,00 |
3x(4:6,5) |
460 |
380 |
150 |
|
|
||
|
DIRECT3MOTORS PLUS 681.06/07 |
3x400 |
3x(2,20:3,00) |
3x(3,00:4,00) |
3x(6,3:10) |
460 |
380 |
150 |
|
|
||
|
DIRECT3MOTORS PLUS 681.09 |
3x400 |
3x4,00 |
3x5,50 |
3x(9:14) |
460 |
380 |
150 |
|
|
||
|
DIRECT3MOTORS PLUS 681.10 |
3x400 |
3x5,50 |
3x7,50 |
3x(13:18) |
460 |
380 |
150 |
|
|
||
|
DIRECT3MOTORS PLUS 681.11 |
3x400 |
3x7,50 |
3x10,00 |
3x(17:23) |
460 |
380 |
150 |
|
|
||
|
DIRECT3MOTORS PLUS 681.12 |
3x400 |
3x9,20 |
3x12,50 |
3x(20:25) |
460 |
380 |
150 |
|
|
||
.png)
Continuă cu: Modelul anterior Modelul următor
Abină opțional montate pe tablou:
PORNIRI DIRECTE ELECTROMECANICE CU PROTECȚIE TERMICĂ ȘI GESTIONARE AUTOMATICĂ A 3 MOTOARE (SA681)
Caracteristici generale:
- Comutator general cu ușă de blocare
- N° 3 butoane pentru funcționare automatică -0- manuală
- Centrală pentru alternarea celor 3 motoare
- Întârziere 3s între pornirea celor 3 motoare
- N° 2 intrări cu joasă tensiune pentru presostat "start 1-2"
- Intrare cu joasă tensiune pentru presosotat "emergency"
- Intrare cu joasă tensiune pentru întrerupător cu flotor
- N° 3 led-uri luminoase MOTOR ON (funcționare)
- N° 3 led-uri luminoase MOTOR PROTECTION (supraîncărcare)
- Siguranță de protecție circuit auxiliar
- Transformator pentru circuit auxiliar ieșire 24Vac
- Siguranță de protecție pentru fiecare motor
- Contoare
- Relèu termic pentru fiecare motor resetabil din interior
- Recipient extern din material termoplastic
- Ieșire cu prindecabluri
- Grad de protecție IP 55
- Temperatura de aplicare -5/+40°C
-
Uz prevalent:
Pornire și gestionare 3 Pompe electrice externe, 3 Submersibile -
Funcționare:
Singular alternat, contemporan 2 pompe (emergency 1), contemporan 3 pompe (emergency 2)
