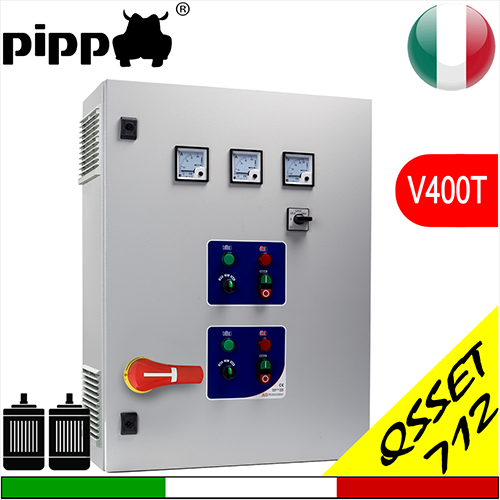

Prodotto: Pos.12 SOFT START 2 MOTORS SQ712 - Tablouri electrice pentru presurizare V400T
PORNIRI DIRECTE SOFT/START, PENTRU DOUĂ MOTOARE (SQ712)Utilizare
Acest tablou este utilizat pentru gestionarea start-stop de două pompe electrice submersibile sau de suprafață, folosite pentru aprovizionarea hidrică în general sau pentru presurizarea de instalații. |
|
|
|
|
|---|---|
Varianti/modelli di questo prodotto disponibili a magazzino:
|
Model |
Volts |
Power |
Amperometric protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
SOFTSTART 2MOTORS 712.00P ALTERNANZA |
3x400 |
2x (2,20:4,00) |
2x (3,00:5,50) |
2x(5:12,5) |
700 |
500 |
250 |
|
|
||
|
SOFTSTART 2MOTORS 712.01P ALTERNANZA |
3x400 |
2x (5,50:9,20) |
2x (7,50:12,50) |
2x(10:25) |
700 |
500 |
250 |
|
|
||
|
SOFTSTART 2MOTORS 712.02P ALTERNANZA |
3x400 |
2x (11,00:12,80) |
2x (15:17,50) |
2x(17:32) |
700 |
500 |
250 |
|
|
||
|
SOFTSTART 2MOTORS 712.03P ALTERNANZA |
3x400 |
2x15,00 |
2x20,00 |
2x(23:38) |
800 |
600 |
250 |
|
|
||
|
SOFTSTART 2MOTORS 712.04P ALTERNANZA |
3x400 |
2x18,50 |
2x25,00 |
2x(22:45) |
800 |
600 |
250 |
|
|
||
|
SOFTSTART 2MOTORS 712.05P ALTERNANZA |
3x400 |
2x22,00 |
2x30,00 |
2x(25,5:63) |
800 |
600 |
250 |
|
|
||
|
SOFTSTART 2MOTORS 712.06P ALTERNANZA |
3x400 |
2x30,00 |
2x40,00 |
2x(34,5:72) |
800 |
600 |
250 |
|
|
||
|
SOFTSTART 2MOTORS 712.07P ALTERNANZA |
3x400 |
2x37,00 |
2x50,00 |
2x(42,5:80) |
1000 |
800 |
300 |
|
|
||
|
SOFTSTART 2MOTORS 712.08P ALTERNANZA |
3x400 |
2x45,00 |
2x60,00 |
2x(46:106) |
1000 |
800 |
300 |
|
|
||
|
SOFTSTART 2MOTORS 712.09P ALTERNANZA |
3x400 |
2x51,50 |
2x70,00 |
2x(46:106) |
1000 |
800 |
300 |
|
|
||
|
SOFTSTART 2MOTORS 712.10P ALTERNANZA |
3x400 |
2x60,00 |
2x80,00 |
2x(59:134) |
1200 |
800 |
300 |
|
|
||
|
SOFTSTART 2MOTORS 712.11P ALTERNANZA |
3x400 |
2x66,00 |
2x90,00 |
2x(59:134) |
1200 |
800 |
300 |
|
|
||
|
SOFTSTART 2MOTORS 712.12P ALTERNANZA |
3x400 |
2x75,00 |
2x100,00 |
2x(87:162) |
1200 |
800 |
300 |
|
|
||
|
SOFTSTART 2MOTORS 712.13P ALTERNANZA |
3x400 |
2x92,00 |
2x125,00 |
2x(130:230) |
1200 |
800 |
300 |
|
|
||
.png)
Continuă cu: Modelul anterior Modelul următor
Abină opțional montate pe tablou:
TABLOURI SOFT-START ELECTROMECANICE PENTRU 2 MOTOARE (SQ712)
Caracteristici principale:
- Comutator general cu ușă de blocare
- N° 2 butoane pentru funcționare automatică -0- manuală
- N° 2 butoane pornire/oprire
- Timporizator așteptare prezență rețea reglabil
- N° 2 timporizatori Stea/Triunghi reglabili
- N° 2 intrări cu joasă tensiune pentru presostate sau întrerupătoare cu flotor
- N° 2 led-uri luminoase Led MOTOR ON (funcționare)
- N° 2 led-uri luminoase Led MOTOR PROTECTION (supraîncărcare)
- N° 2 amperometrice analogice
- Voltmetru analogic
- Comutator voltmetric
- Siguranță de protecție circuit auxiliar
- Transformator pentru circuit auxiliar uscita 24Vac
- Siguranță de protecție a circuitului auxiliar
- N° 2 Soft-Start cu contacte By-pass
- Relèu termic pentru fiecare motor resetabil din interior
- Ventilație forțată (de la 25Hp)
- Termostat reglabil de la 0 la 60°C pentru ventilator
- Recipient extern din metal
- Grad de protecție IP 55
- Temperatura de aplicare -5/+40°C
-
Uz prevalent:
Pornire 2 Pompe electrice externe, 2 Submersibile -
Funcționare:
Singular, în cuplu
Categoriile tablourilor electrice:
