le pompe sommerse monoblocco con aspirazione bassa, sono autoraffreddate, possono essere installate all'interno di serbatoi o pozzi senza particolari raccomandazioni sul raffreddamento del motore,
Di seguito gli schemi di collegamento pratici che si eseguono per poter installare le pompe sommerse monoblocco monofase. Prima dell'acquisto è importante verificare se il condensatore è integrato o meno nella pompa sommersa. A seconda delle proprie esigenze le pompe sommerse si possono installare con funzionamento manuale (comando da interruttore o spina) o automatico (comando da presscontrol o altri dispositivi);
installazione pompa con azionamento diretto o automatico
Condensatore interno alla pompa
L'impianto allo schema 1 prevede l'attivazione della pompa sommersa (con condensatore interno alla pompa), tramite la rete elettrica, quindi inserendo la spina direttamente in rete, oppure tramite un interruttore bipolare. In questo caso, generalmente, si aziona la pompa per irrigare o per riempire serbatoi in modalità manuale.

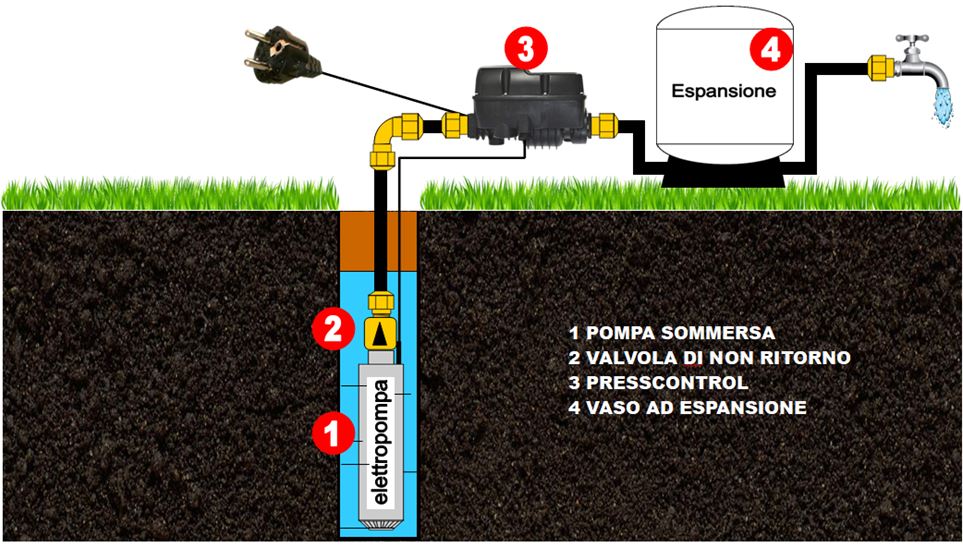

L'impianto dello schema 2 prevede l'attivazione e la disattivazione della pompa sommersa (con condensatore interno alla pompa), in modo assolutamente automatico tramite presscontrol. Questo sistema si utilizza per pressurizzare l'impianto idrico: la pompa si aziona all'apertura di un rubinetto o di una presa di acqua e si spegne alla rispettiva chiusura.
Esempi installazione comuni delle sommerse monofase 1x230
Condensatore esterno alla pompa
L'impianto allo schema 3 prevede l'attivazione della pompa sommersa (con condensatore esterno), tramite la rete elettrica, quindi inserendo la spina direttamente in rete, oppure tramite un interruttore bipolare, si aziona la pompa per irrigare o per riempire serbatoi in modalità manuale;
l'impianto allo schema 4 prevede l'attivazione e la disattivazione della pompa sommersa (con condensatore esterno), completamente in automatico tramite presscontrol, si utilizza per pressurizzare l'impianto idrico, la pompa parte all'apertura di un rubinetto o di una presa di acqua e si spegne alla chiusura;
installazione comuni delle sommerse monofase o trifase
Per tutte le pompe sommerse monofase (1x230) o trifase (3x400) si può utilizzare un quadro elettrico di pari alimentazione elettrica
Lo schema di installazione riportato di seguito comprende sia le pompe sommerse monofase 1x230 sia le pompe sommerse trifase 3x400:
Pompe sommerse monofase 1x230 con condensatore integrato nella pompa
Pompe sommerse monofase 1x230 con condensatore separato dalla pompa
Pompe sommerse trifase 3x400
Quadri elettrici per la gestione delle pompe sommerse

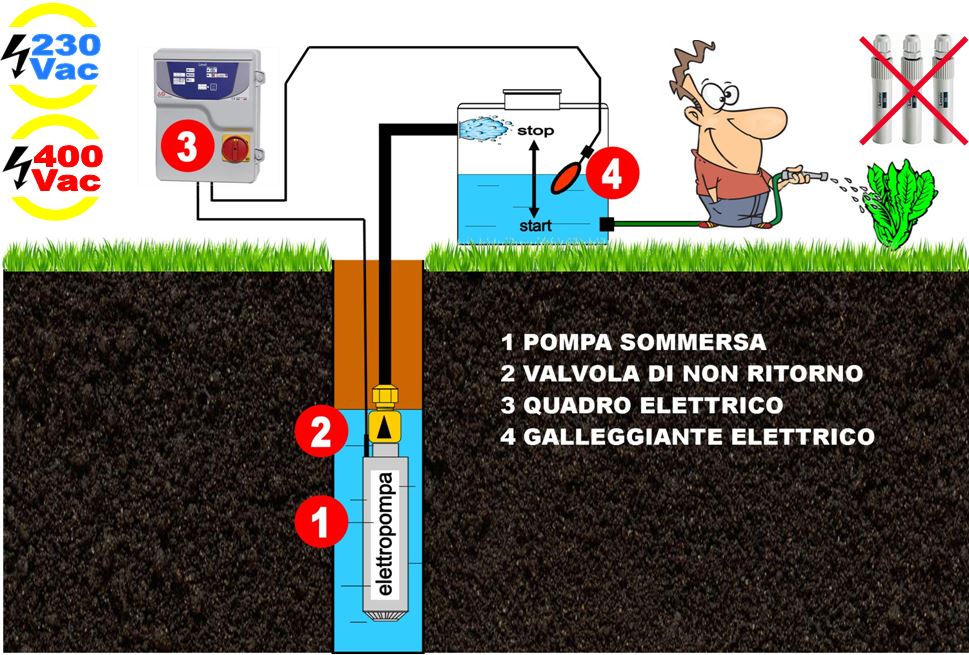

L'impianto sopradescritto prevede l'utilizzo della pompa sommersa, abbinata al galleggiante elettrico (per riempimento serbatoio) e al quadro di protezione level monofase o level trifase che gestisce start e stop della pompa, per tenere sempre pieno il serbatoio di raccolta acqua. Per per proteggere la pompa dalla marcia a secco utilizzando il Level si possono montare le sonde di livello all'interno del pozzo, oppure si può utilizzare il quadro elettrico Drycontrol.
Con i Drycontrol infatti si protegge la pompa dalla marcia a secco, evitando l'utilizzo delle sonde di livello.
Attenzione utilizzando i quadri elettrici drycontrol monofase (l'applicazione è ottimale solo per le pompe sommerse con condensatore esterno), o i quadri elettrici drycontrol trifase, il nostro serbatoio di accumulo verrà riempito sempre tramite galleggiante elettrico.
Utilizzando il quadro elettrico Level
Schema valido per tutte le pompe sommerse 230Vac e 400Vac (fornite complete di galleggiante elettrico o senza); Per applicazioni monofase 1x230, e utilizzando il level condensatore si può alloggiare all'interno del quadro o può rimanere interno della pompa ;
Utilizzando il quadro elettrico Drycontrol
Utilizzando il Drycontrol lo schema è valido per tutte le pompe sommerse con condensatore fornito separatamente, nel drycontrol c'è l'alloggiamento dove va inserito il condensatore della pompa;
Esempi di installazione comuni delle sommerse monoblocco impiegate nella realizzazione di impianti a pressurizzzione costante dell'acqua mediante abbinamento a inverter
Per avere acqua a pressione costante, in casa in giardino o in applicazioni irrigue, industriali e tecnologiche, il sistema inverterizzato, prevede la partenza della pompa all'abbassamento della pressione e la modulazione di frequenza al variare della portata di acqua,l'inverter varia la potenza assorbita dal motore della pompa in funzione dell'effettivo prelievo di acqua. In questa applicazione è importante uche gli inverter sianocompatibili tra alimentazione elettrica disponibile e alimentazione elettrica della pompa (motore), di seguito la tipologia degli inverter disponibili sul mercato.
- MM Monofase/Monofase, alimentazione V230 monofase e pompa V230 monofase (utilizzati in campo domestico)
- MT Monofase/Trifase, alimentazione V230 monofase e pompa V230 trifase (utilizzati in campo domestico/agricolo/industriale)
- TT Trifase/Trifase, alimentazione V400 trifase e pompa V400 trifase (utilizzati in campo agricolo/industriale)
importante anche utilizzando gli inverter, prevedere una efficace compensazione a cuscino d'aria per evitare continue inutili ripartenze della pompa, questo accorgimento migliora il funzionamento della pompa, ottimizza il risparmio energetico e allunga la vita della pompa

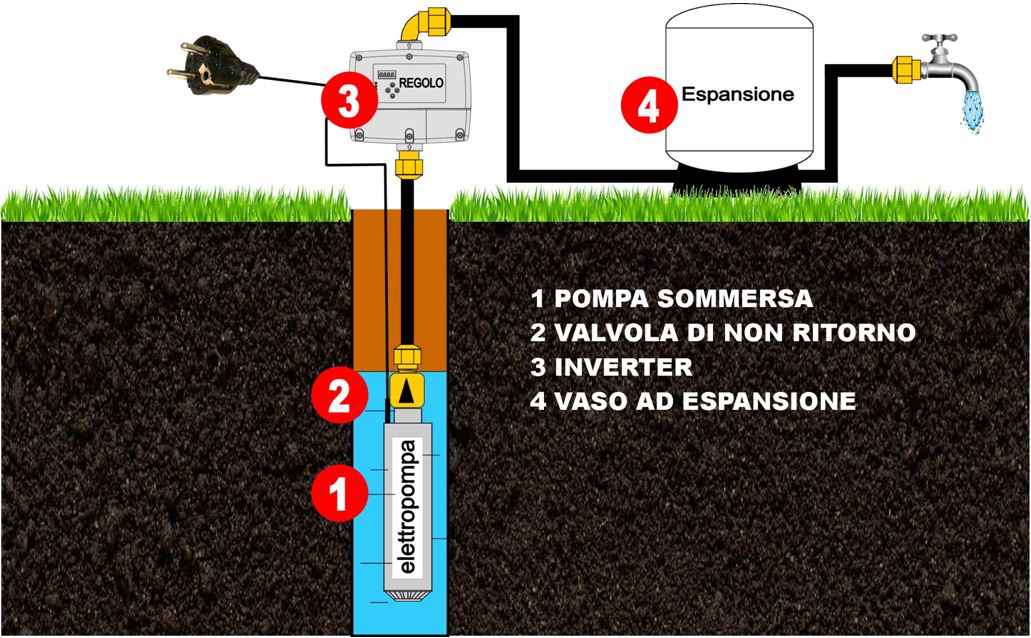

inverter a montaggio orizzontale

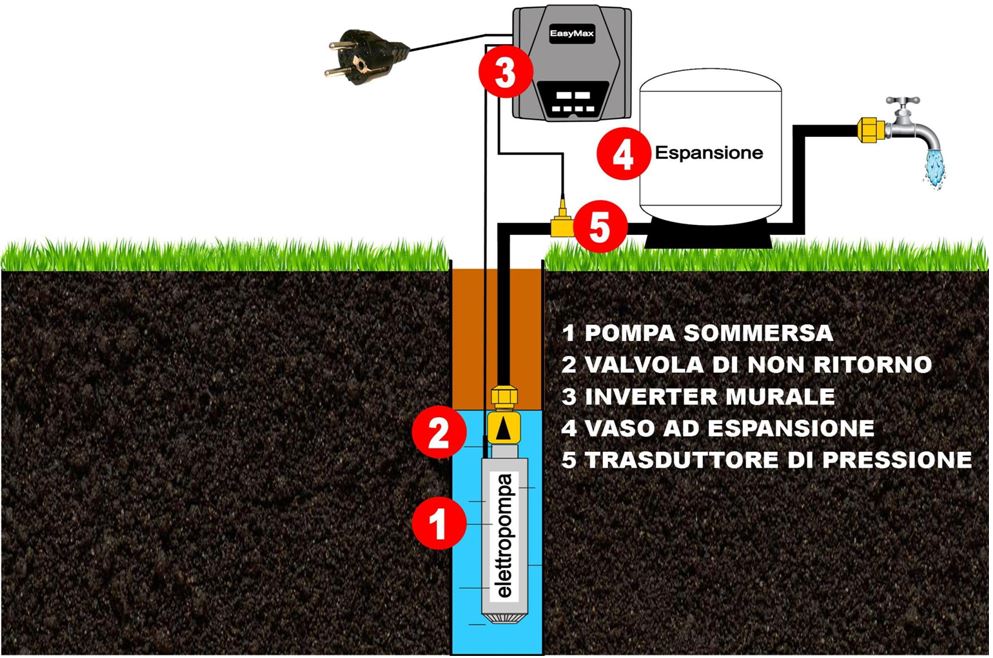

inverter a montaggio murale
differenza tra impianto monotubo e impianto con by-pass
La differenza principale è che l'impianto in by-pass da sempre acqua e riceve sempre acqua
mentre l'impianto mono-tubo se da acqua alle utenze, non può ricevere acqua dalla rete idrica
IMPIANTO CON BY-PASS - ELETTROPOMPA XP-WATER TECNOLOGY

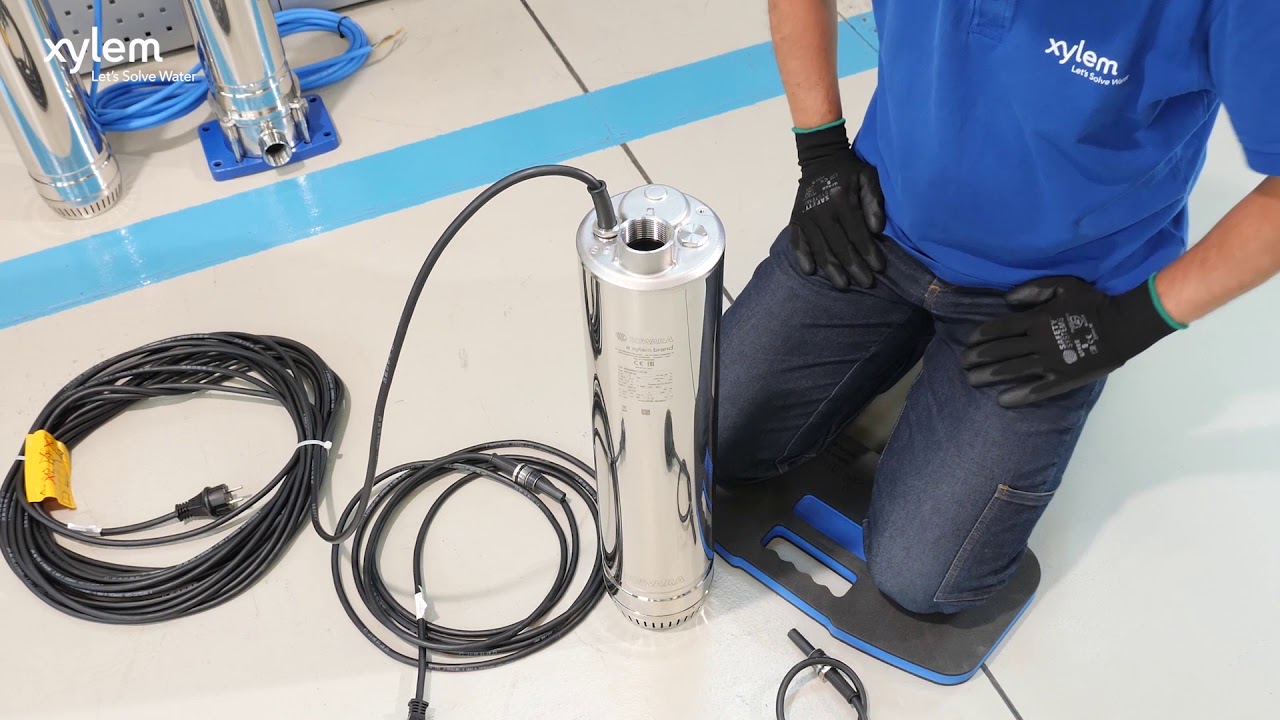

IMPIANTO CON BY-PASS - ELETTROPOMPA LOWARA XYLEM
Figura 1
IMPIANTO CON BY-PASS
Intercettando l'acqua all'ingresso dell'impianto idrico si potrà realizzare un ingresso automatico perenne del serbatoio,
dal quale diparte tramite la pompa un'altra tubazione che reimmette l'acqua nell'impianto idrico
tramite questa funzione l'autoclave collegato al serbatoio, entrerà in funzione automaticamente quando la pressione dell'acqua diretta non è sufficiente per il fabbisogno
Figura 2
IMPIANTO MONOTUBO
In assenza di un punto intercettabile da dove far dipartire una tubazione di andata al serbatoio e una di ritorno per l'ingresso dell'impianto idrico, si potrà realizzare un impianto con un solo tubo;
Ovvero connettendo una sola tubazione che farà da riempimento del serbatoio e, solo nel periodo di utilizzo della pompa, si potrà avere acqua in casa con la pressione della pompa; La limitazione di questo tipo di impianto è che l'ingresso del serbatoio si dovrà chiudere (tramite l'elettrovalvola) per evitare il ricircolo dell'acqua all'interno dello stesso;
Figura 1
IMPIANTO CON BY-PASS
L'acqua di rete riempie sempre il serbatoio, l'acqua in casa la darà chi ha più pressione tra acqua della pompa e acqua della rete idrica, utilizzando un dispositivo con pressione di partenza regolabile, l'utente potrà decidere quale deve essere il valore di pressione di intervento della pompa;
Figura 2
IMPIANTO MONOTUBO
Il riempimento del serbatoio idrico avviene automaticamente, a riposo il riempimento (9) del serbatoio è comandato dall'elettrovalvola normalmente aperta e dal galleggiante meccanico; Un filtro posto prima dell'elettrovalvola (9) garantirà che eventuali impurità presenti nell'acqua ne compromettano il funzionamento, lanciando corrente (10) al sistema l'elettrovalvola si chiude evitando il ricircolo di acqua;
IMPIANTO CON BY-PASS - ELETTROPOMPA XP-WATER TECNOLOGY
IMPIANTO CON BY-PASS - ELETTROPOMPA LOWARA XYLEM
