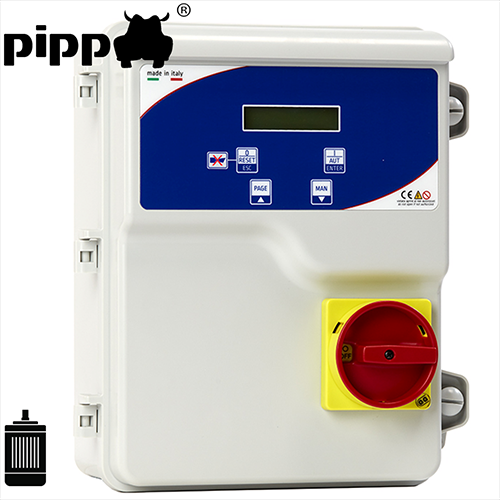

Prodotto: Quadro multiuso comando e protezione una elettropompa pompa sommersa MULTI DISPLAY ADVANCE V400T - Quadri Multiuso V400T
Serie MULTI DISPLAY 1 ADVANCE - avviatore diretto trifase 380/410Vac elettronico, utilizzato per aumento pressione idrica con una (1) pompa sommersa (1) pompa di superficie valori rilevati da trasduttore di pressione 4.20mA galleggianti per fognature sonda piezometrica pressostati ricambi optional compatibili hai bisogno + info?
UTILIZZO: Questo quadro gestisce lo start-stop in maniera automatica , solitamente di due elettropompe di superficie, sommerse per fognature, sommerse per acque chiare.
FOGNATURE: Per la gestione di una pompa sollevamento fognature, azionato da 2 galleggianti SEWAGE ORANGE + terzo galleggiante per azionamento allarme, funzionamento ottimale anche in abbinamento alla SONDA GLT100. sonda piezoresistiva in acciaio inox aisi 316 specifica per acque reflue
ACQUE CHIARE: Per la gestione di una pompa, in abbinamento a 3 SONDE DI LIVELLO o GALLEGGIANTE funzionamento ottimale in abbinamento alla sonda piezoresistiva standard
PRESSURIZZAZIONE ACQUA:Per la gestione di una pompaper aumento pressione idrica in abbinamento a PRESSOSTATO o TRASDUTTORE DI PRESSIONE
Disponibile la versione V230monofase multi display 1 advance
Esempio di montaggio con trasduttore di pressione
Varianti/modelli di questo prodotto disponibili a magazzino:
|
Model |
Volts |
Power |
Thermal protection |
|
|
|
|
|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||
|
MULTI DISPLAY ADVANCE 1 V400 TRIFASE XP000687 |
3x400 |
0,37:7,50 |
0,50:10,00 |
0,5:16 |
|
|
|
.png)
quadri elettrici + venduti
Optional da abbinare al quadro
i quadri elettrici serie multi display advance gestiscono i livelli della stazione tramite sonda piezoresistiva specifica per fognature
Impianto di sollevamento con galleggianti per acque reflue
Impianto di sollevamento con sonda piezo per acque reflue
Abbina il corretto condensatore
Come collegare la pompa monofase
Come collegare la pompa trifase
Protezione da marcia a secco senza le sonde di livello
Pressurizzare un'impianto con pompa sommersa
Pressurizzare un'impianto con pompa esterna
Impianto di sollevamento con Galleggianti speciali acque reflue
Caratteristiche generali:
-Sezionatore generale con blocca porta
-Contattore
-Pulsante per il funzionamento automatico
-Pulsante per il funzionamento manuale (Stabile/Instabile)
-Pulsante tacitazione sirena
-N° 4 Ingressi in bassissima tensione per galleggianti, sonde di livello, pressostati
-Ingresso in bassissima tensione per contatto Klicson motore
-Ingresso 4-20mA
-Uscita allarme 12Vdc Max 200mA
-Uscita allarme Max 5A (contatto puro)
Display LCD per la visualizzazione di:
-Corrente
-Tutti i messaggi relativi al funzionamento del motore
-Pressione impianto (con trasduttore)
-Stato livello
-Tensione di rete
-Contaore
-Cos fi
-Fusibile di protezione circuito ausiliario
-Fusibile di protezione motore
-Predisposizione per montaggio condensatore
-Protezione amperometrica
-Contenitore esterno in materiale termoplastico
-Grado di protezione IP 55
-Temperatura d’impiego -5/+40°C
Uso prevalente:
Avviamento 1 elettropompa esterna, 1 Sommersa per acque reflue, acque chiare
Funzionamento:
Gestione start-stop
Alimentazione:
V230 monofase MULTI DISPLAY ADVANCE 1 230V
V400 trifase MULTI DISPLAY ADVANCE 1 400V
