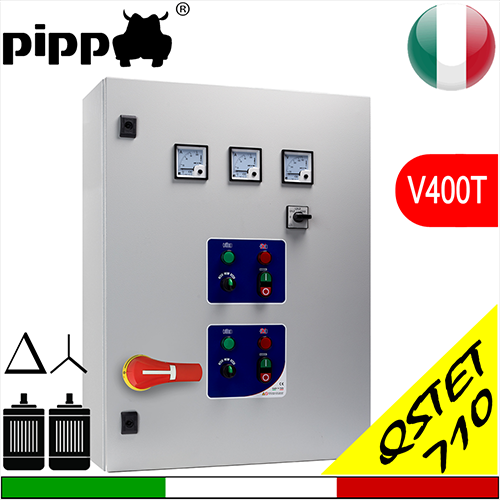

Prodotto: Pos.11 STAR DELTA 2 MOTORS SQ710 - Tablouri electrice pentru presurizare V400T
PORNIRI DIRECTE STEA/TRIUNGHI, PENTRU DOUĂ MOTOARE (SQ710)Utilizare
Acest tablou este utilizat pentru gestionarea start-stop de două pompe electrice submersibile sau de suprafață, folosite pentru aprovizionarea hidrică în general sau pentru presurizarea de instalații. |
|
|
|
|
|---|---|
Varianti/modelli di questo prodotto disponibili a magazzino:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
STAR DELTA 2MOTORS 710.00P ALTERNANZA |
3x400 |
2x5,50 |
2x7,50 |
2x(5,5:8) |
600 |
400 |
200 |
|
|
||
|
STAR DELTA 2MOTORS 710.01P ALTERNANZA |
3x400 |
2x7,50 |
2x10,00 |
2x(9:12,5) |
600 |
400 |
200 |
|
|
||
|
STAR DELTA 2MOTORS 710.02P ALTERNANZA |
3x400 |
2x11,00 |
2x15,00 |
2x(11:16) |
600 |
400 |
200 |
|
|
||
|
STAR DELTA 2MOTORS 710.03P ALTERNANZA |
3x400 |
2x15,00 |
2x20,00 |
2x(14:20) |
600 |
400 |
200 |
|
|
||
|
STAR DELTA 2MOTORS 710.04P ALTERNANZA |
3x400 |
2x18,50 |
2x25,00 |
2x(20:25) |
700 |
400 |
200 |
|
|
||
|
STAR DELTA 2MOTORS 710.05P ALTERNANZA |
3x400 |
2x25,00 |
2x30,00 |
2x(22:32) |
800 |
600 |
250 |
|
|
||
|
STAR DELTA 2MOTORS 710.06P ALTERNANZA |
3x400 |
2x30,00 |
2x40,00 |
2x(28:40) |
800 |
600 |
250 |
|
|
||
|
STAR DELTA 2MOTORS 710.07P ALTERNANZA |
3x400 |
2x37,00 |
2x50,00 |
2x(40:50) |
800 |
600 |
250 |
|
|
||
|
STAR DELTA 2MOTORS 710.08P ALTERNANZA |
3x400 |
2x45,00 |
2x60,00 |
2x(45:63) |
800 |
600 |
250 |
|
|
||
|
STAR DELTA 2MOTORS 710.09P ALTERNANZA |
3x400 |
2x51,50 |
2x70,00 |
2x(57:75) |
1000 |
800 |
300 |
|
|
||
|
STAR DELTA 2MOTORS 710.10P ALTERNANZA |
3x400 |
2x60,00 |
2x80,00 |
2x(70:90) |
1000 |
800 |
300 |
|
|
||
|
STAR DELTA 2MOTORS 710.11P ALTERNANZA |
3x400 |
2x66,00 |
2x90,00 |
2x(70:90) |
1200 |
800 |
300 |
|
|
||
|
STAR DELTA 2MOTORS 710.12P ALTERNANZA |
3x400 |
2x75,00 |
2x100,00 |
2x(80:100) |
1200 |
800 |
300 |
|
|
||
|
STAR DELTA 2MOTORS 710.13P ALTERNANZA |
3x400 |
2x92,00 |
2x125,00 |
2x(50:200) |
1200 |
800 |
300 |
|
|
||
.png)
Continuă cu: Modelul anterior Modelul următor
Abină opțional montate pe tablou:
TABLOURI STEA-TRIUNGHI ELECTROMECANICE PENTRU 2 MOTOARE (SQ710)
Caratteristiche generali:
- Comutator general cu ușă de blocare
- N° 2 butoane pentru funcționare automatică -0- manuală
- N° 2 butoane pornire/oprire
- Timporizator așteptare prezență rețea reglabil
- N° 2 timporizatori Stea/Triunghi reglabili
- N° 2 intrări cu joasă tensiune pentru presostate sau întrerupătoare cu flotor
- N° 2 led-uri luminoase Led MOTOR ON (funcționare)
- N° 2 led-uri luminoase Led MOTOR PROTECTION (supraîncărcare)
- N° 2 amperometrice analogice
- Voltmetru analogic
- Comutator voltmetric
- Siguranță de protecție pentru circuit auxiliar
- Transformatorpentru circuit auxiliar ieșire 24Vac
- Siguranță de protecție pentru fiecare motor
- Contoare
- Relèu termic pentru fiecare motor resetabil în interior
- Recipient extern din metal
- Grad de protecție IP 55
- Temperatura de aplicare -5/+40°C
-
Uz prevalent:
Pornire 2 Pompe electrice externe, 2 Submersibile -
Funcționare:
Singulară, în cuplu
